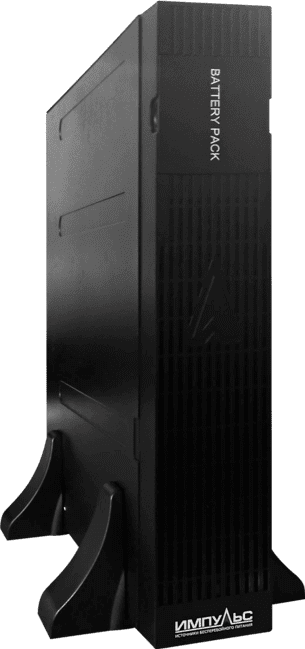

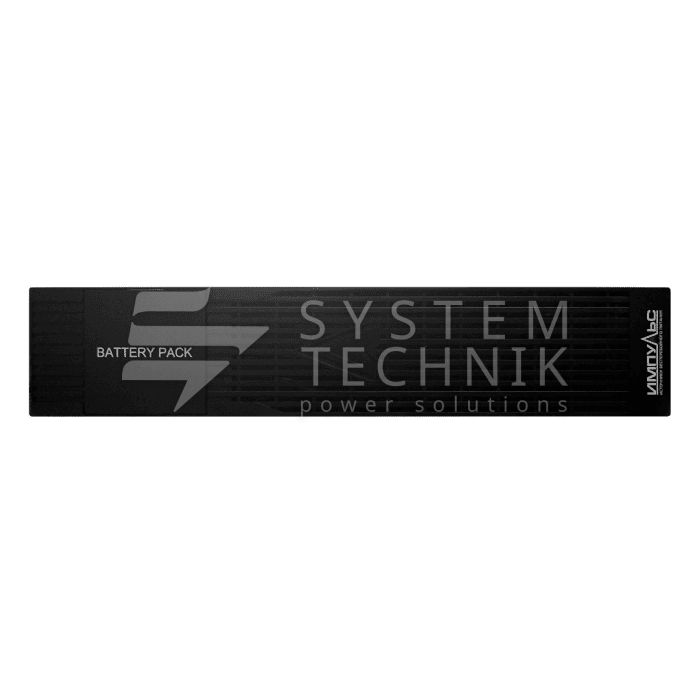

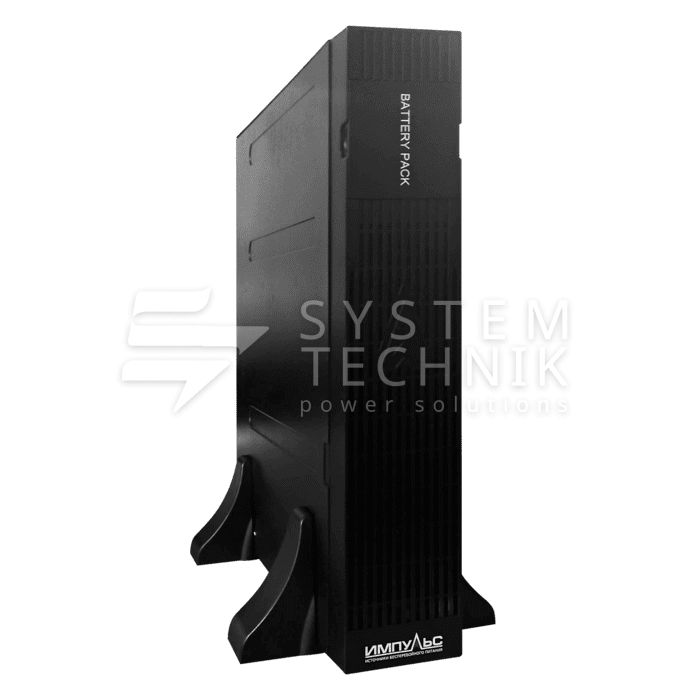

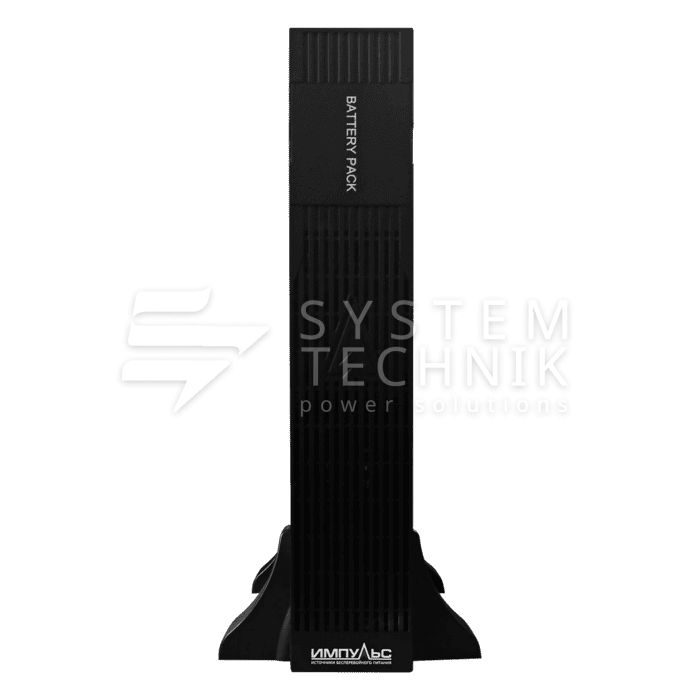

Батарейный модуль для ИБП ФРИСТАЙЛ 1000

Дополнительный батарейный модуль может подключаться к ИБП для увеличения доступного времени автономной работы. К одному ИБП может быть подключено до четырех батарейных модулей.

Технические характеристики

Артикул BCFT001
Ввод Напряжение 208/220/230/240 В переменного ток
Частота 50/60 Гц
Защита по входу Возвращаемый автоматический выключатель
Выход
Зарядн. устр-ва
Напряжение 27.5 ± 0.5 В
Ток 1.4A
Защита по выходу Предохранитель
Батареи Тип батарей Свинцово кислотные, необслуживаемые, с регулируемым клапаном
Хар-ки батарей 2 цепочки из 2-х бат. 12В 9 Ач / 24В
Время перезаряда 8 часов до уровня 90% емкости
Комплектация Руководство пользователя, входной кабель электросети, комплект для установки

Время автономной работы (минуты) при полной нагрузке

Тип аккумуляторов Кол-во внутр. аккумуляторов Время автоном. от внутр. батарей +1 БАТ +2 БАТ +3 БАТ +4 БАТ
12В / 9Ач 2 3 15 25 40 53

ВНИМАНИЕ: Приведен приблизительный расчет времени работы от батарей, который зависит от конфигурации нагрузки, заряда батарей и температуры окружающей среды.

Установка

Проверьте оборудование

Если оборудование было повреждено в процессе доставки, сохраните коробку и упаковочные материалы и обратитесь к поставщику. Если Вы обнаружили повреждения после приема груза сообщите о скрытых повреждениях.

ВНИМАНИЕ: Проверьте дату последнего заряда аккумуляторов. Если прошло более 3 месяцев с даты последнего подзаряда зарядите аккумуляторы перед использованием.

Для установки дополнительных батарейных модулей с ИБП

  • Снимите лицевые панели каждого батарейного модуля и ИБП (см. рисунок 1 ниже) Нажмите на боковые стороны лицевой панели со стороны ЖК-дисплея, возьмитесь за другую сторону и быстро выньте ее, после этого отсоедините сторону, где расположен ЖК-дисплей как показано на рисунке.

    Ленточный кабель соединяет панель управления ЖК-дисплеем и ИБП. Не тяните за кабель и не отсоединяйте его.

  • На обратной стороне лицевой панели ИБП снимите заглушку для кабеля дополнительного батарейного модуля
  • Подключите кабель дополнительного батарейного модуля в батарейный соединитель как показано на рисунке. Возможно небольшое искрение в момент подсоединения кабеля к ИБП. Это не создаст опасности для сотрудников. Плотно и надежно вставьте кабель от батарейного модуля в батарейный разъем ИБП.

    К одному ИБП можно подключить до четырех дополнительных батарейных модулей. Красный провод соединяется с красным, черный с черным и желтый с желтым. Плотно сожмите оба разъема для надежного соединения. Для подключения второго дополнительного батарейного модуля открепите кабель на первом батарейном модуле и аккуратно вставьте его в батарейный разъем на втором дополнительном батарейном модуле. Повторите эту операцию для всех дополнительных батарейных модулей.

  • Убедитесь, что разъемы дополнительных батарейных модулей надежно вставлены и каждый кабель имеет соответствующий радиус изгиба и натяжение, исключающие его повреждение.
  • Установка лицевой панели дополнительного батарейного модуля. Перед установкой лицевой панели убедитесь, что батарейные кабели аккуратно проложены через кабельный канал. Вставьте скобы пластиковой лицевой панели в отверстия на левой стороне корпуса. Повторите эти действия для всех дополнительных батарейных модулей. Для ИБП поместите сторону лицевой панели с ЖК-дисплеем в соединитель, после этого поместите другую сторону в два других соединителя и нажмите до плотного соединения панели и корпуса.
  • Убедитесь, что все соединительные провода ИБП и дополнительных батарейных модулей располагаются за лицевыми панелями и недоступны для пользователя.
  • Для установки дополнительных батарейных модулей вернитесь к первому пункту инструкции.

Эксплуатация

Конфигурация батарейных модулей

Установите через ЖК-панель ИБП количество подключенных дополнительных батарейных модулей. Для достижения максимального времени автономной работы правильно установите количество батарейных модулей. Обратитесь к таблице 2 за соответствующими данными о количестве и типе батарей. Используйте кнопки со стрелками вверх и вниз для выбора количества батарей в соответствии с фактическим:

ИБП и батарейные модули Кол-во цепочек батарей
Только ИБП (внутренние батареи) 1 (по умолчанию)
ИБП + 1 БАТ 3
ИБП + 2 БАТ 5
ИБП + 3 БАТ 7
ИБП + 4 БАТ 9

ВНИМАНИЕ: ИБП содержит одну цепочку батарей, каждый дополнительный батарейный блок содержит по две цепочки батарей, соединенных параллельно.

Обслуживание

Замена батарей

НЕ ОТКЛЮЧАЙТЕ батареи когда ИБП работает в режиме от батарей. Батарейный модуль может заменяться при включенном ИБП, но необходимо учесть, что при нарушении электропитания в этот момент подключенное к ИБП оборудование не защищено. При замене батарей желательно отключить кабель питания.

ПРЕДУПРЕЖДЕНИЯ

  • Сервисное обслуживание батарей должно выполняться квалифицированными сотрудниками.
  • Батареи могут представлять опасность электрического удара или ожога при высоком токе короткого замыкания. Примите необходимые меры предосторожности при работе с батареями: 1) Снимите часы, кольца и прочие металлические предметы. 2) Используйте инструменты с изолированными ручками. 3) Не кладите металлические предметы на верх батарей. 4) Одевайте резиновые перчатки и обувь.
  • При замене батарей используйте тот же тип и количество батарей или батарейных модулей. Для заказа новых батарей свяжитесь с авторизованным сервисным центром.
  • Батареи необходимо правильно утилизировать согласно требованиям местного органа управления.
  • Не помещайте батареи в огонь, они могут взорваться под воздействием температуры

Замена дополнительного батарейного блока RT

ВНИМАНИЕ: БАТАРЕЙНЫЙ МОДУЛЬ ИМЕЕТ БОЛЬШОЙ ВЕС. ДЛЯ ЕГО ПЕРЕМЕЩЕНИЯ ТРЕБУЕТСЯ НЕ МЕНЕЕ ДВУХ ЧЕЛОВЕК.

При выходе из строя батареи необходимо выполнить следующие действия для замены на новый блок батарей в устройствах модульной конструкции:

Для установки дополнительных батарейных модулей с ИБП

  • Снимите лицевую панель батарейного модуля.
  • Отсоедините соединительные кабели батарейного блока и ИБП. Открутите винты перегородки блока батарей как показано на рисунке 4, после этого выньте перегородку через левую сторону.
  • Возьмитесь за ручку на передней стороне блока батарей и потяните на себя вынимая его из корпуса.
  • Вставьте новые блоки батарей придерживая их за середину. Убедитесь, что блоки вставлены полностью до конца.
  • При необходимости замените перегоревшие предохранители со стороны лицевой панели.

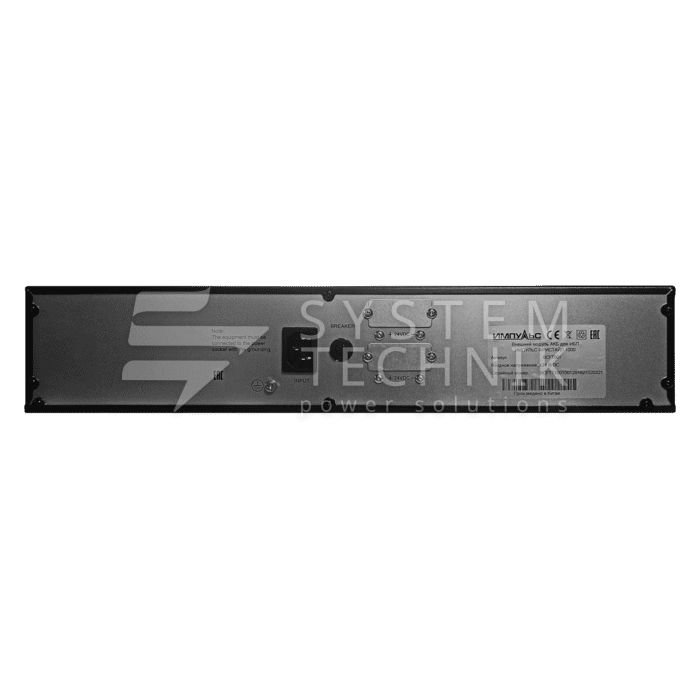

  • Внешний вид задней панели.

Тестирование новых батарей

  • Подключите ИБП с дополнительными батарейными модулями к электросети на 48 часов для зарядки батарей.
  • Включите ИБП нажатием соответствующей комбинации кнопок.
  • Нажмите комбинацию кнопок запуска теста для начала тестирования батарей. ИБП начинает тестирование батарей если батареи полностью заряжены, ИБП находится в нормальном режиме работе без активированных сигналов тревоги и допустимом напряжении байласа. Во время теста ИБП переходит в режим работы от батарей и разряжает батареи в течение 10 секунд. Светодиодные индикаторы на передней панели перестанут мигать после завершения теста.

Переработка использованных батарей

Свяжитесь с местным центром переработки опасных отходов для получения информации о правильной утилизации использованных аккумуляторов или ИБП.

ПРЕДУПРЕЖДЕНИЯ
Не помещайте батареи в огонь, они могут взорваться под воздействием температуры. Необходима правильная утилизация батарей. Обратитесь за инструкциями к местному органу, занимающемуся переработкой отходов.
Не открывайте и не повреждайте батареи. Разлитый электролит может быть вреден для кожи и глаз. Он может быть токсичен.

ВНИМАНИЕ
Не выбрасывайте аккумуляторы или батарейные модули с бытовым мусором. Эти устройства содержат свинцово-кислотные батареи и должны правильно утилизироваться. За подробной информацией обратитесь в местный центр переработки опасных отходов.

ВНИМАНИЕ
Не выбрасывайте электронные блоки с бытовым мусором. Для правильной утилизации обратитесь в местный центр переработки опасных отходов
