Батарейный модуль ИМПУЛЬС ФОРВАРД 6000-10000 ВА

В комплект поставки входит:

  • Батарейный блок
  • Крепления для монтажа 2 шт
  • Батарейный кабель внешний 2 шт
  • Руководство пользователя

БЕЗОПАСНОСТЬ

Данное руководство содержит важные инструкции по технике безопасности. Перед проведением работ по установке и подключению ИБП, необходимо внимательно ознакомиться с содержанием настоящего руководства. Просим Вас контролировать возникновение возможных ошибок, соблюдать описанные требования, правила техники безопасности и соответствующее законодательство.

ВНИМАНИЕ!

Аккумуляторные батареи при коротком замыкании могут генерировать большой ток, что может создавать риски поражения персонала электрическим током. Просим Вас соблюдать следующие требования:

  • Используйте средства индивидуальной защиты (СИЗ), как основные так и второстепенные
  • Применяйте только диэлектрический инструмент
  • Снимите с себя все металлические украшения, такие как перстень, часы и т.д.
  • В случае обнаружения внешнего механического повреждения или протечки необходимо незамедлительно связаться с региональным сервисным центром или компанией-поставщиком.
  • Не помещайте инструменты и металлические предметы на АКБ.
  • Не помещайте батареи в огонь.
  • По окончании срока службы батареи должны быть утилизированы в соответствии с местными норами и правилами.

ВВЕДЕНИЕ

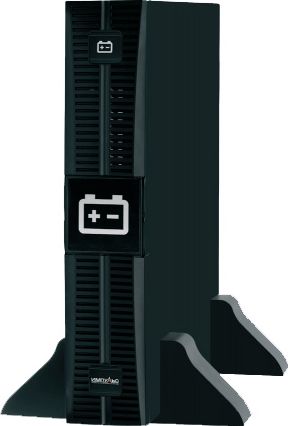

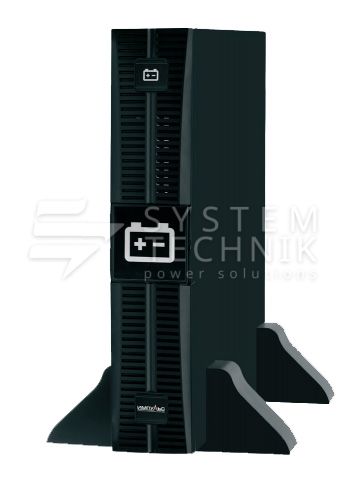

Данное устройство является дополнительной опцией и используется совместно с ИБП ФОРВАРД 6000-10000 ВА. Внешний вид блока АКБ на 192В представлен ниже.

УСТАНОВКА

Распаковка и осмотр

1. Распакуйте оборудование и проверьте содержимое поставки. В комплект поставки входит:

  • Батарейный блок
  • Крепления для монтажа 2 шт
  • Батарейный кабель внешний 2 шт
  • Руководство пользователя

2. Проверьте отсутствие повреждений корпуса батарей, деформации, утечки электролита. В случае обнаружения свяжитесь с компанией поставщиком или региональным сервисным центром.

Размещение

В зависимости от доступного пространства и задач батарейный блок может быть установлен вертикально (напольная установка) или горизонтально (установка в типовой телекоммуникационный 19”шкаф). Далее представлены примеры монтажа для каждого варианта установки.

УСТАНОВКА И ЗАМЕНА БАТАРЕЙ

Замена батарей

Если длительность эксплуатации батарей приближается к предельному сроку службы или АКБ работают в экстремальных условиях (повышенная температура, большое количество циклов разряда), аккумуляторные батареи могут снизить свои эксплуатационные параметры или выйти из строя. В этом случае АКБ подлежат замене.
Ниже представлена подробная инструкция.

Примечание. При установке нового блока, начните с шага №4

Шаг №1. С помощью диэлектрической отвертки, открутите винты на крышке и снимите крышку блока, как показано ниже:

Шаг №2. Открутите четыре крепежные планки, как показано на ниже

Шаг №3. Разверните все батареи вертикально, отсоедините батарейные перемычки, затем демонтируйте отслужившие АКБ из шкафа батарейного блока, как показано ниже:

Шаг №4: Установите новые АКб в шкаф батарейного блока клеммами вверх (вертикально). Убедитесь, что все батареи одной модели и одинакового напряжения.

Шаг №5: Убедитесь, что указанные в руководстве к ИБП батареи, совпадают с устанавливаемыми. Подключите батарейные кабели в соответствии с изображениями ниже.

ВНИМАНИЕ. Последовательность подключения для массива 192В:

1. Красный кабель 102 («+») подключите к соответствующему разъёму задней панели

2. Черный кабель 104 («-») подключите к соответствующему разъёму задней панели

3. Далее подключите кабельные перемычки в кол-ве 15 шт. (W101)

Шаг №6: После подключения всех кабелей, разверните батареи клеммами влево (если смотреть на заднюю панель шкафа). Далее установите и закрепите планки, демонтированные на шаге №2.

ВНИМАНИЕ. Для предотвращения короткого замыкания, убедитесь, что клеммы батарей не контактируют с корпусом.

ПРИМЕЧАНИЕ: УСТАНОВКА КЛЕММ ПОДКЛЮЧЕНИЯ

Для моделей, поставляемых без установленных батарей, пожалуйста, сначала установите клеммы подключения блоков к ИБП и подключите кабели, как на рисунке ниже.

ВНИМАНИЕ: Соблюдайте полярность!
